電氣測試功能

應用

高頻漏電流
輸出負載測試

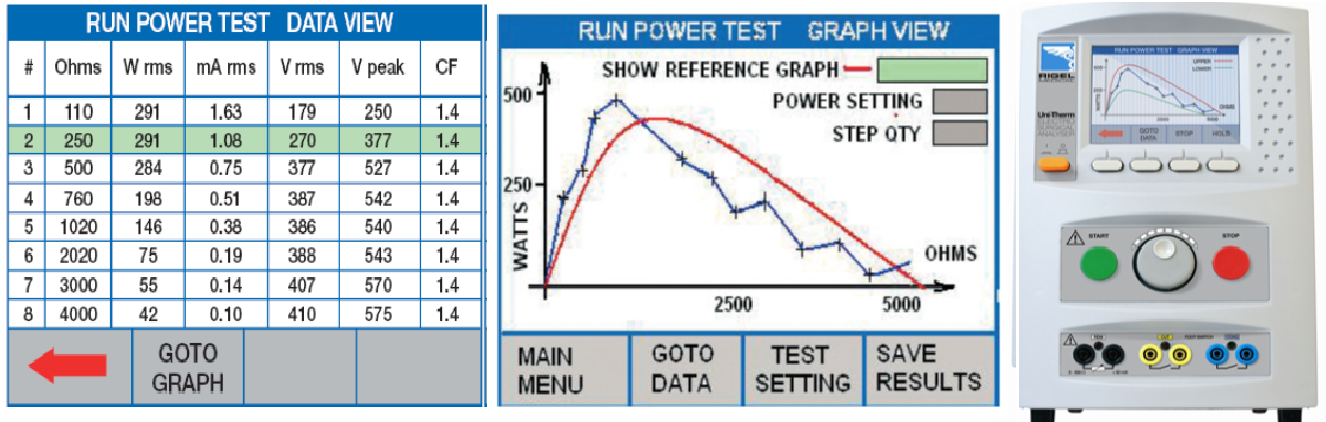

功率分布曲線

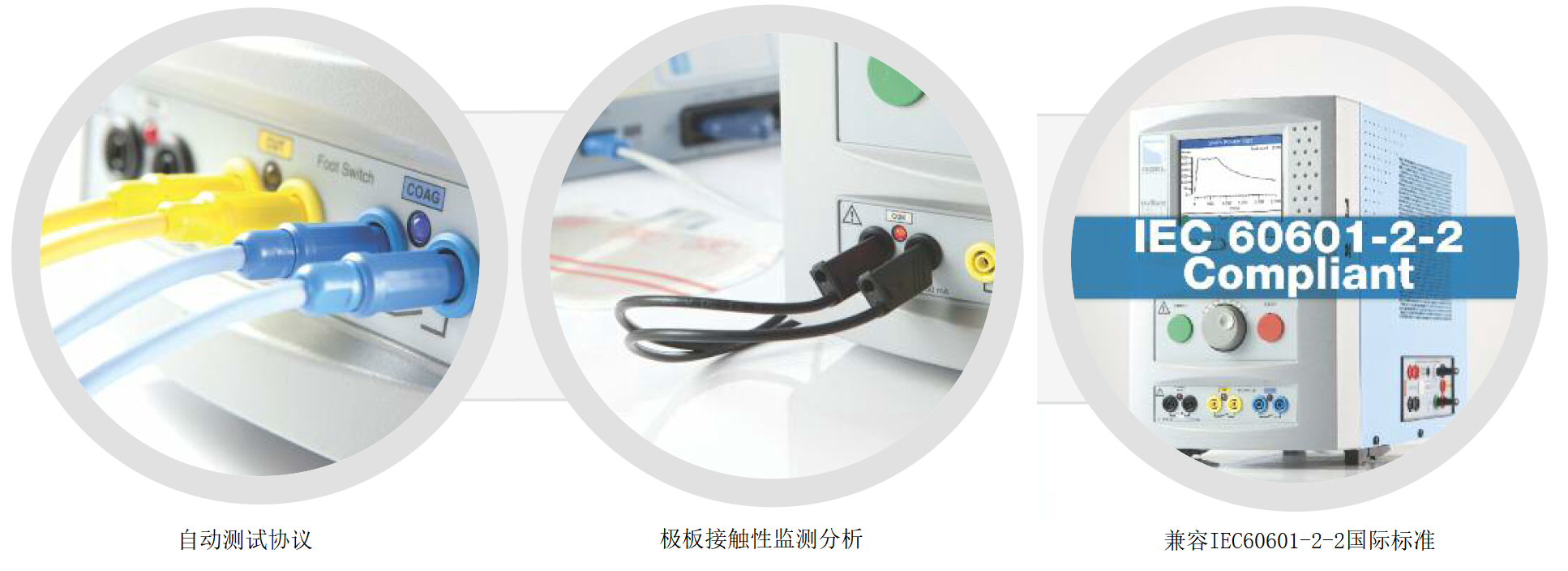

患者極板回路監測警報測試（CQM）

高頻電刀振蕩輸出器的常規測試和校準、生產線測試
高頻電刀研發的開發工具
電外科設備的形式測試和評價工具
教學工具，提供電外科設備質量控制程序的培訓

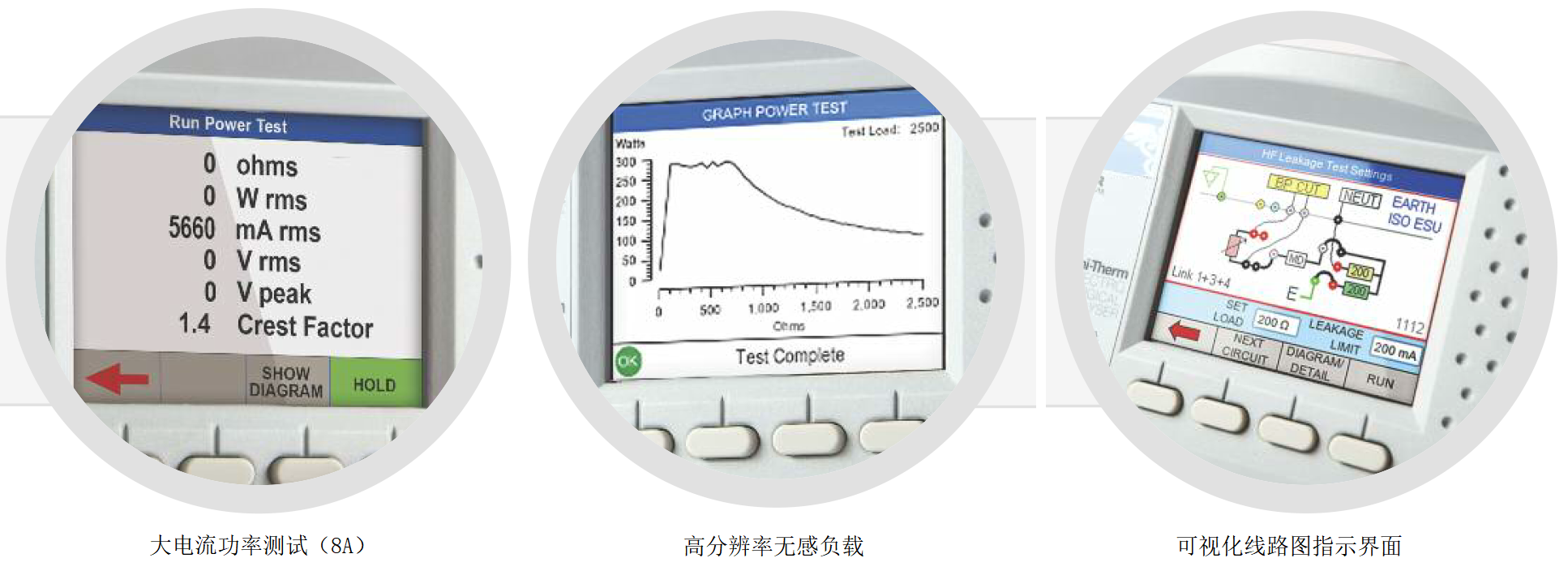

功率測量

應用波形的真有效值

有效功率

0 -500W（真有效值）

請參閱負載/功率曲線圖

精度

＞50w時，±(讀數的5%)

＜50w時，±(讀數的5%+1w)

占空比

0-100％占空比，開啟時間最高達60秒

可變電阻箱

0 - 5115Ω

步進值

5Ω

精度

±(1%的設定值 + 0.5 Ω )

負載電阻類型

無感型陶瓷電阻器

峰值電壓

0 – 10KV (峰峰值) – 僅閉環負載

精度

±(讀數的10% + 15V)-僅在閉合負載下在激勵電極和彌散電極之間進行測量

有效電壓

0 - 700V（真有效值）

精度

±(讀數的10% +5V)

高頻電流（真有效值）

0 – 6000mA 內置的可變負載

0 – 8000mA 外接無感負載

精度

±(讀數的2% +1mA)

品質因數

1.4 – 20 (峰值電壓/電壓真有效值)

使用2個峰值電壓測量值中的較高者。

有效帶寬

帶寬真有效值（僅限儀器）

30 Hz 到 10MHz (-3 dB)

帶寬真有效值（內置負載）

30 Hz 到 5.0 MHz (-3 dB)

可變負載

0 - 5115Ω

分辨率

5Ω

精度

±(1%的設定值 + 0.5 Ω )

負載電阻類型

無感型陶瓷電阻器

測量延遲

腳踏開關延遲可在200 - 5000ms之間選擇（10ms分辨率）

高頻漏電流

高頻電流（真有效值）

0 – 6000mA 內置的可變負載

0 – 8000mA 外接無感負載

精度

±(讀數的2% +1mA)

激勵極

從手術電極到地

彌散極

從負極板到地

負載

可變負載請參閱負載/功率曲線測量

2 x 200Ω固定負載

精度

±1% + 0.5Ω

中性電極接觸安全性監測 (CQM - REM)

量程

0 - 475Ω, 步進@1Ω,步進電機驅動的可變電位器

精度

±5%

報警寄存器

高和低，手動確認

調整方式

手動或自動

輸出連接器

電切模式的遠程腳踏開關控制 (CUT)

2 x 4 mm – 黃色, 單繼電器觸點

電凝模式的遠程腳踏開關控制(COAG)

2 x 4 mm – 藍色, 單繼電器觸點

極板接觸安全性阻抗 (REM) 0-475 ohm

2 x 4 mm – 黑色

可變負載0 – 5115Ω

2 x 4mm 紅色 = 激勵極, 黑色 = 彌散電極

固定負載2 x 200Ω

1 x 4 mm 黑色 (公共端), 2 x 4 mm 紅色

待測設備 (MD)

2 x 4mm 白色線

USB A 端口

鍵盤接口

USB B端口

PC接口

示波器輸出端口

0.5V / A，100mA 射頻電流最小輸入，未校準，僅作為顯示使用

隔離

隔離（接地到測量設備）

10kV

低頻濾波器

干擾頻率濾波器

100 Hz 高通濾過器

一般規格

數據存儲和調用內存

4Mb，大約5000條數據

數據輸出格式

CSV格式和SSS格式

測試序列，結果，參考功率圖

外形尺寸

370 X 300 X 204mm

重量

11 Kg

工作溫度

10 ?C - 40 ?C

貯存溫度

0?C - 50 ?C

主電源

115/230 ±10% VAC; 48 - 66 Hz, 35 VA

保險絲

2 x 1.6 A (T) 陶瓷慢熔保險
